PL2303HX USB nach Seriell-RS232 Konverter - Adapter mit TTL-Pegel 3-3V - 5V unter Erweiterungsmodule > Module > Adapter / Shields
PL2303HX USB nach Seriell-RS232 Konverter - Adapter mit TTL-Pegel 3-3V - 5V

PL2303HX USB nach Seriell-RS232 Konverter - Adapter mit TTL-Pegel 3-3V - 5V

Marke / Kategorie: Erweiterungsmodule > Module > Adapter / Shields

USB nach Seriell Wandler, TTL-Pegel

Mit diesem USB nach Seriell Wandler wird der Anschluss eines Entwicklungsboards, z.B. Arduino, an einen PC ein Kinderspiel. Das Wandler Modul ist kaum größer als ein handelsüblicher USB Stick und kann daher platzsparend eingesetzt werden. Gegenübr des USB Anschlusses befindet sich eine Stiftleiste mit insgesamt 5Pins. Diese ermöglicht es eine Serielle Schnittstelle mit TTL-Pegeln abzugreifen. Die Stiftleiste ist gut zugänglich und kann z.B. durch Dupont Kabel schnell verkabelt werden. Das Modul erlaubt darüber hinaus sogar die Spannungsversorgung des Entwicklerboards mit Wahlweise 3,3V oder 5V. Allerdings ist der Ausgangsstrom bei 3,3V auf wenige mA begrenzt. Das Wandler Modul verfügt über ein IC des Typs Prolific PL2303HX.Zum Schutz des Wandler Moduls ist dieses durch einen transparenten Schrumpfschlauch umhüllt. Pinbelegung USB nach Seriell Wandler, TTL-Pegel
  • 3V3: Spannungsversorgung für externes Board 3,3V (Stromstärke begrenzt auf wenige mA!)
  • TXD: Datenleitungundquot;sprechende Leitungundquot;
  • RXD: Datenleitung undquot;hörende Leitungundquot;
  • GND: Masseanschluss für externes Board
  • +5V: Spannungsversorgung für externes Board 5V
Achtung:Entgegen der Abbildung handelt es sich um die 5-Pin-Version! Hinweis: Den passenden USB-Chip Treiber für Windows finden Sie weiter unten in der Download-Sektion. Sobald dieser installiert ist, müssen Sie durch Rechtsklick auf das Gerät im Gerätemanager diesen Treiber auswahlen(Version 3.3.3.114). Unter Linux-systemen kann das Modul direkt verwendet werden, da der passende Treiber im Kernel integriert ist. Details:
  • USB <-> Serial Wandler mit TTL-Pegeln
  • RX, TX, GND, 5V, 3..3V
  • Abmessungen: 14.8 (mm) x31 (mm).
Lieferumfang:
  • 1 x USB-TTL-Wandler (in transparentem Schrumpfschlauch)
  • Entgegen der Abbildung handelt es sich um die 5-Pin-Version!
Links: - PL2303HX USB nach Seriell-RS232 Konverter - Adapter mit TTL-Pegel 3-3V - 5V ist ein Artikel aus der Erweiterungsmodule > Module > Adapter / Shields Kategorie.

Weiteres aus Erweiterungsmodule > Module > Adapter / Shields

MEGA Sensor Shield V2-0

MEGA Sensor Shield V2-0

Das MEGA Sensor Shield V2.0 ermöglicht das einfache Anschließen vieler Sensoren an einem Arduino Mega 2560 Das Shield wird einfach auf das Arduino MEGA Board aufgesteckt und bietet eine Vielzahl von Anschlussmöglichkeiten fürdigitaleInputs und Outputs sowie ...
USB Host Shield für Arduino

USB Host Shield für Arduino

USB Host Shield für Arduino Mit diesem USB Host Shield können USB Peripheriegeräte ganz Simpel an ein Arduino angeschlossen werden. Benutzen Sie es um Beispielsweise eine Tastatur oder eine Maus anzuschließen. Es können natürlich auch eine Vielzahl anderer ...
Sensor Shield V5-0 für Arduino UNO und Mega

Sensor Shield V5-0 für Arduino UNO und Mega

Sensor Shield V5.0 ermöglicht das einfache Anschließen vieler Sensoren an ein Arduino-Board Das Shield wird einfach auf das Arduino-Board aufgesteckt und bietet somiteine Vielzahl von Anschlussmöglichkeiten fürdigitaleInputs und Outputs sowie ...
ARPI600 Adapter Board for Arduino und Raspberry Pi

ARPI600 Adapter Board for Arduino und Raspberry Pi

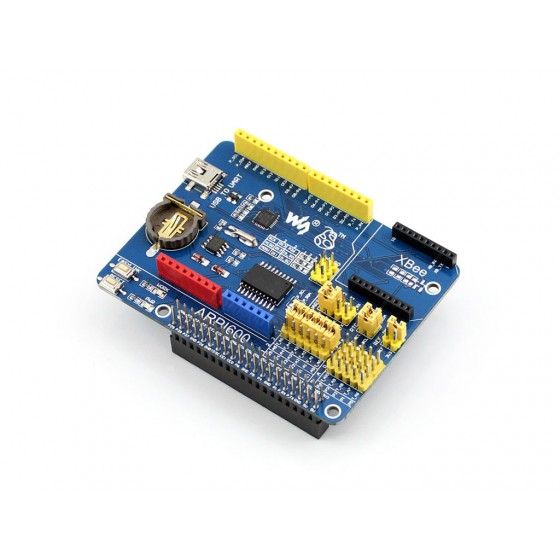

Dieser Adapter erlaubt es das Raspberry Pi GPIO Interface auf das Arduino Pinout anzupassen. Mit diesem Adapter können Sie das riesige Arduino Ecosystem an Sensoren, Modulen, Shields und Softwareressourcen auf Ihrem Rasperry Pi verwenden. Weitere ...
