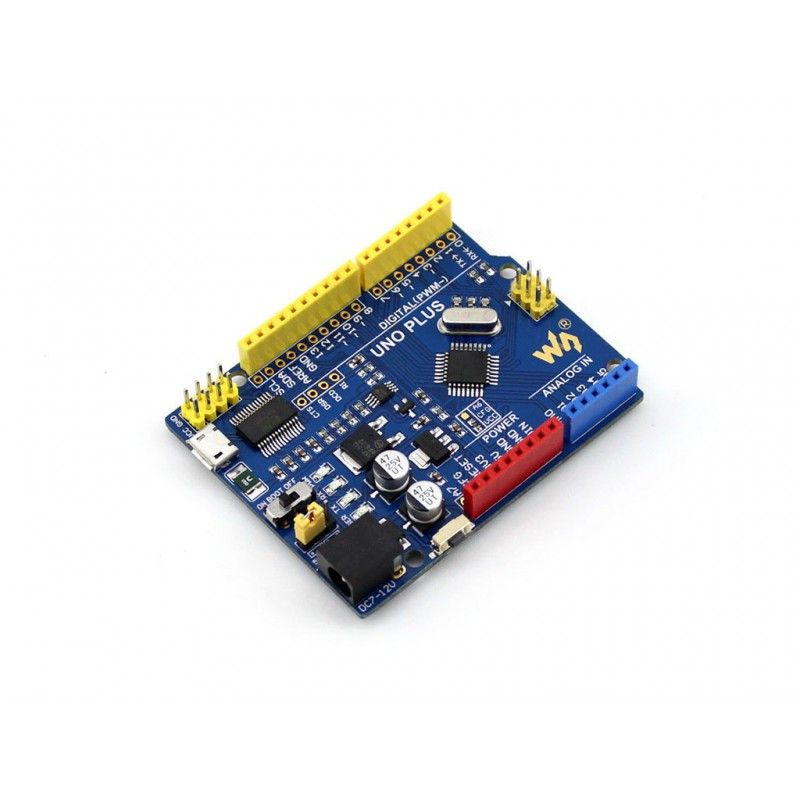

Arduino kompatibles UNO Plus Board 3.3V/5V Das UNO Plus Board ist ein Arduino R3 kompatibler Microcontroller mit zahlreichen Verbesserungen. So besitzt das Board eine einstellbare Betriebsspannung für 3.3V oder 5V, einen Bootloader Switch um Programme direkt ausführen zu können und zusätzliche Pins. An der Qualität der verbauten Komponenten wurde bei Waveshare nicht gespart! Bei diesem Board handelt es sich eine robuste und hochwertige Version des UNO R3 Boards. Eine vollständige Dokumentation des Boards finden Sie auf der Hersteller-Webseite.

1. ATMEGA328P-AU
2. AMS1117-3.3 :3.3V Spannungsregler
3. NCP1117ST50T3G :5V Spannungsregler
4. FT232RL :USB zu UART Wandler
5. Arduino Schnittstellen
   • Kompatibel zum standard Arduino Interface mit zwei zusätzlichen Analogen Inputs A6 (CFG) und A7
   • Lötpads auf der Unterseite, um das Board mit Hilfe von Stiftleisten Breadboardtauglich zu machen
6. ICSP Schnittstelle
7. MicroUSB-Anschluss zum Uploaden von Programmen oder serial port debugging
8. Power output header :3.3V ODER 5V Power output oder common ground für andere Boards, der Spannungspegel wird durch den power jumper(#15) bestimmt.
9. FT232 Pins :zum Brennen von Bootloadern auf den Chip
10. DC Eingangsspannung :7V ~ 12V
11. Reset-Button
12. Power-Anzeige
13. Serial port Rx/Tx Anzeige
14. User LED
16. Power jumper :zum Einstellen des Spannungspegel
17. Bootloader selection switch
    • ON : Das Board resetted beim Anschalten oder wenn andere USB-Geräte am PC erkannt werden
    • OFF : Das onboard-programm startet sofort beim Einschalten, das Board resetted auch nicht wenn andere USB-Geräte bei einer Verbindung am PC erkannt werden.

Details:

• Hersteller: Waveshare
• Chip:ATMEGA328P-AU
• AMS1117-3.3 :3.3V Spannungsregler
• NCP1117ST50T3G :5V Spannungsregler
• ICSP interface
• Micro-USB-Schnittstelle
• FT232 USB-Chip
• Eingangsspannung: 7V-12V DC

Lieferumfang:

• 1x UNO Plus Board
• 1x USB-kabel

Links:

• Datenblatt, Schaltplan, Software
