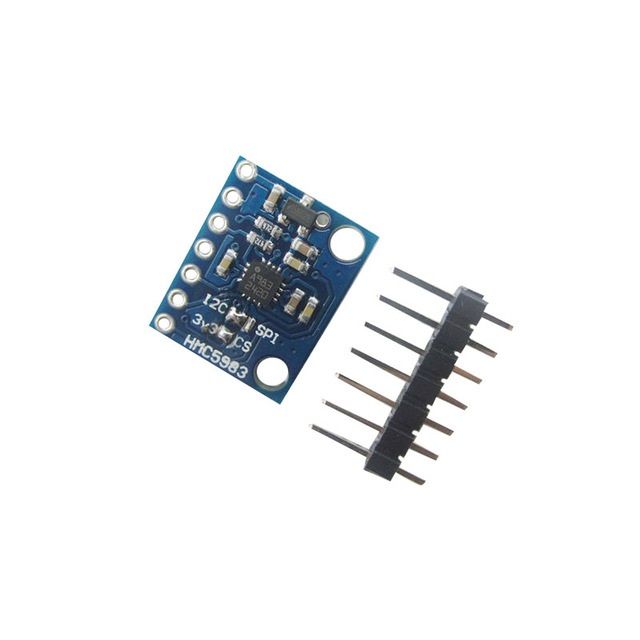

GY-282 HMC5983 3-Achsen Kompassmodul
Marke / Kategorie:
Erweiterungsmodule > Sensoren > Temperatur
Das GY-282 ist ein Breakout-Modul für den HMC5983 Sensor, ein sehr präzises 3-Achsen Magnetometer mit Temperaturausgleich. Das Modul eignet sich außerdem ideal zum Bestimmen von Position und Neigungswinkel in RC-Modellen. Esverfügt über einen Spannungsregler um den IC auch bei einem TTL-Pegel von 5V betreiben zu können. Das GY-282 Modul eignet sich hervorragend in Kombination mit einem Raspberry Pi oder Arduino und lässt sich in verschiedensten GPS-Anwendungen einbinden. Pinbelegung für Arduino UNO:
- Vin -> 3.3V-5V
- GND -> GND
- SCK -> A5
- SDA -> A4
Details:
- Power supply: DC3-5V
- Low Voltage Operations (2.16 to 3.6V)
- Low Power Consumption (100 undmu;A)
- 3-Axis Magnetoresistive Sensors
- Heading angle accuracy of 1-2°
- Temperature Compensated Data Output and Temperature Output
- 12-Bit ADC Coupled with Low Noise AMR Sensors Achieves 2 milli-gauss Field Resolution
- I²C (Standard, Fast, High-Speed modes) or SPI Digital Interface
- Fast 220 Hz Maximum Output frequency
- Compatible for battery powered applications
- PCB size: 19,10mm * 14,30mm
Lieferumfang:
- GY-282 HMC5983 3-Achsen Kompassmodul ist ein Artikel aus der Erweiterungsmodule > Sensoren > Temperatur Kategorie.
