1 Kanal Relais 5V - 230V

1 Kanal Relais 5V - 230V

Marke / Kategorie: Erweiterungsmodule > Module > Relais

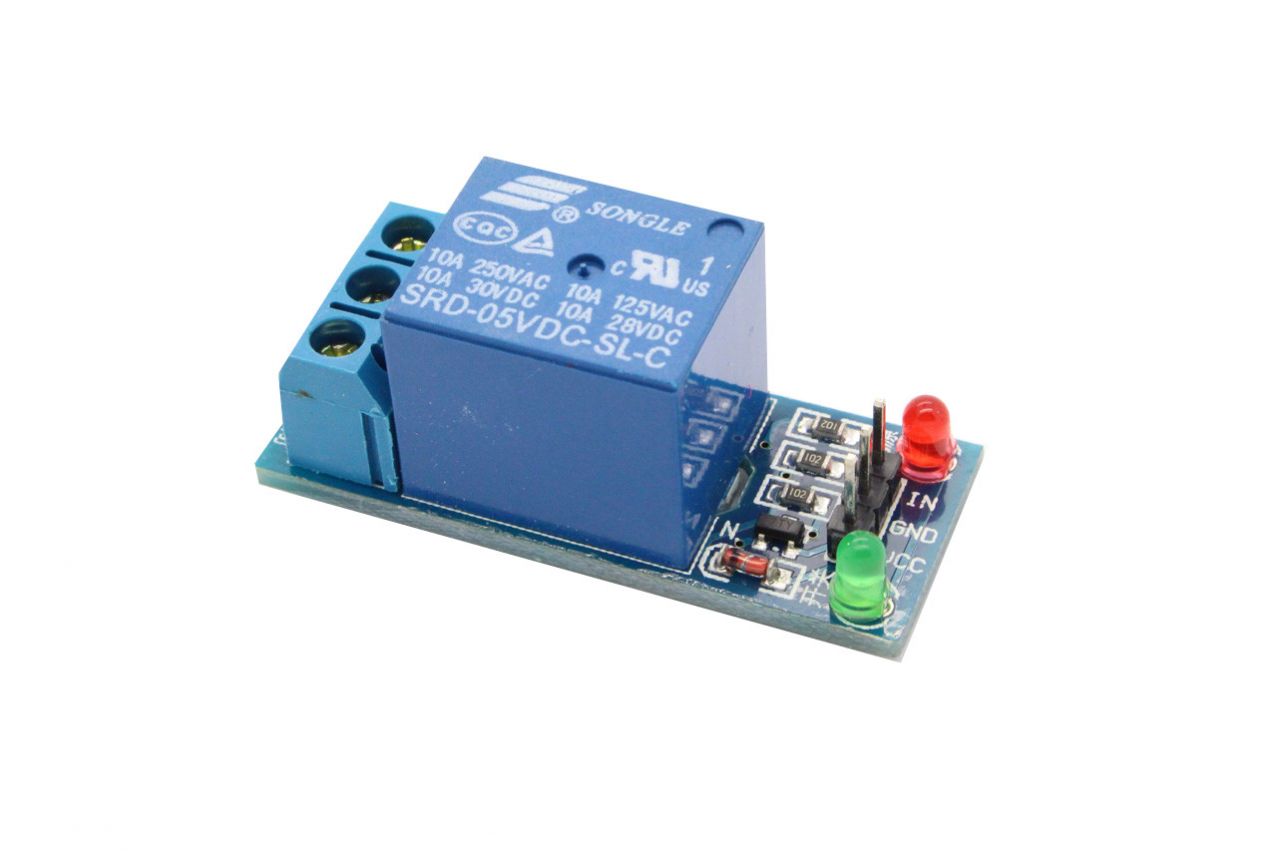

5V Ein-Kanal Relaismodul zum Schalten eines Verbrauchers

Mit diesem kleinen Relaismodul können Sie mit Hilfe eines Microcontrollers wie dem Arduino oder einem Raspberry Pi einen Verbraucher mit bis zu AC 250V/ 10A oderDC30V 10A schalten.
Zwei LEDs signalisieren den Schaltzustand:
Die grüne LED leuchtet wenn die Versorgungsspannung angeschlossen ist und die rote LED, wenn das Relais angesteuert wird.
Beim Anschluss an einen Raspberry Pi VCC an 5V anschließen und zwischen den IN-Pin und dem GPIO einen 1K Ohm Widerstand setzen! Details:
  • Schaltspannung 5V
  • Steuerstrom 15-20mA
  • Relais schaltet Lasten bis AC250V 10A und DC30V 10A
  • Anschluss Lastteil über stabile Schraubklemmen
  • Zum Ansteuern über einen Microcontroller z. B.Arduino, 8051, AVR, PIC, Raspberry Pi, ARM,MSP430, TTL-Logik
Lieferumfang:
  • 1 x fertig aufgebautes Relaismodul
