ESP-12E ESP8266 IoT WiFi Motorshield L293D Motortreiber H-Brücke

ESP-12E ESP8266 IoT WiFi Motorshield L293D Motortreiber H-Brücke

Marke / Kategorie: Erweiterungsmodule > Module > Adapter / Shields

Das Motor Shield für ESP8266 ist speziell für Wifi- und IoT-Anwendung konzipiert und erlaubt es Ihnen Motoren über das W-LAN zu steuern. Das Shield dient als Erweiterung für ein NodeMCU ESP8266 bzw. ESP-12E Development Board und ist in der Lage einen 4-Phasen Schrittmotor oder zwei DC-Motoren im bidirektionalen Betrieb anzusteuern. Details:

  • Motorspannung (VM): DC 4,5V - 36V, kann seperat versorgt werden
  • Controllerspannung ( VIN): DC 4,5 - 9V, kann seperat versorgt werden
  • Short-circuit sub: Durch verbinden von VM und VIN kann das Board und der Motor mit der gleichen Spannung versorgt werden (4,5V bis 9V). In den meisten Konfigurationen wird dies allerdings nicht empfohlen.
  • Logikstrom:?60mA (Vi = L), ?22mA (Vi = H)
  • Arbeitsstrom Antrieb:?1,2A
  • Maximale Verlustleistung: 4 W (T = 90 ?)
  • Steuersignal-Eingangspegel: Hoch: 2,3 V ? VIH ? VIN; Niedrig: -0,3 V ? VIL ? 1,5 V.
  • Arbeitstemperatur: -25 - ~ + 125 - °C
  • Treiber: Dualer Hochleistungs-H-Brückentreiber L293D
  • ESP12E Dev Kit-Steueranschluss: D1, D3 (A-Motor); D2, D4 (B-Motor)
  • Onboard An-/Ausschalter
Lieferumfang:
  • 1x ESP8266 Motor Shield (wie abgebildet)
- ESP-12E ESP8266 IoT WiFi Motorshield L293D Motortreiber H-Brücke ist ein Artikel aus der Erweiterungsmodule > Module > Adapter / Shields Kategorie.

Weiteres aus Erweiterungsmodule > Module > Adapter / Shields

ESP-12E ESP8266 IoT WiFi Motorshield L293D Motortreiber H-Brücke

ESP-12E ESP8266 IoT WiFi Motorshield L293D Motortreiber H-Brücke

Das Motor Shield für ESP8266 ist speziell für Wifi- und IoT-Anwendung konzipiert und erlaubt es Ihnen Motoren über das W-LAN zu steuern. Das Shield dient als Erweiterung für ein NodeMCU ESP8266 bzw. ESP-12E Development Board und ist in der ...

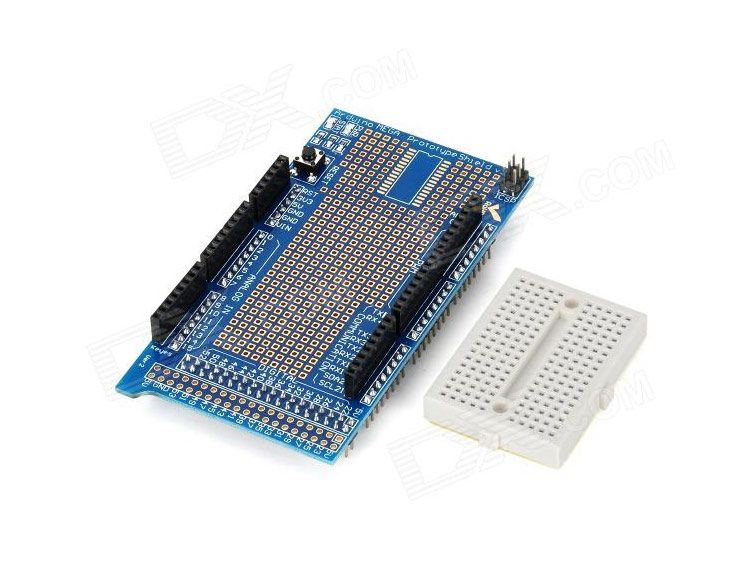

Prototype Shield ProtoShield V3 mit mini Breadboard für Arduino MEGA2560
